30
Th11

Cách lựa chọn vật liệu bê tông khi xây lò luyện kim

Trong ngành luyện kim, lò phản ứng là trung tâm của mọi quy trình sản xuất. Khi kim loại được nấu chảy ở nhiệt độ lên tới 1700°C, kết cấu lò phải chịu những thách thức cực kỳ khắc nghiệt: sốc nhiệt đột ngột, xâm thực hóa học từ xỉ kim loại, cùng áp lực cơ học liên tục. Những yếu tố này ảnh hưởng trực tiếp đến hiệu suất vận hành và tuổi thọ của toàn bộ dây chuyền sản xuất.

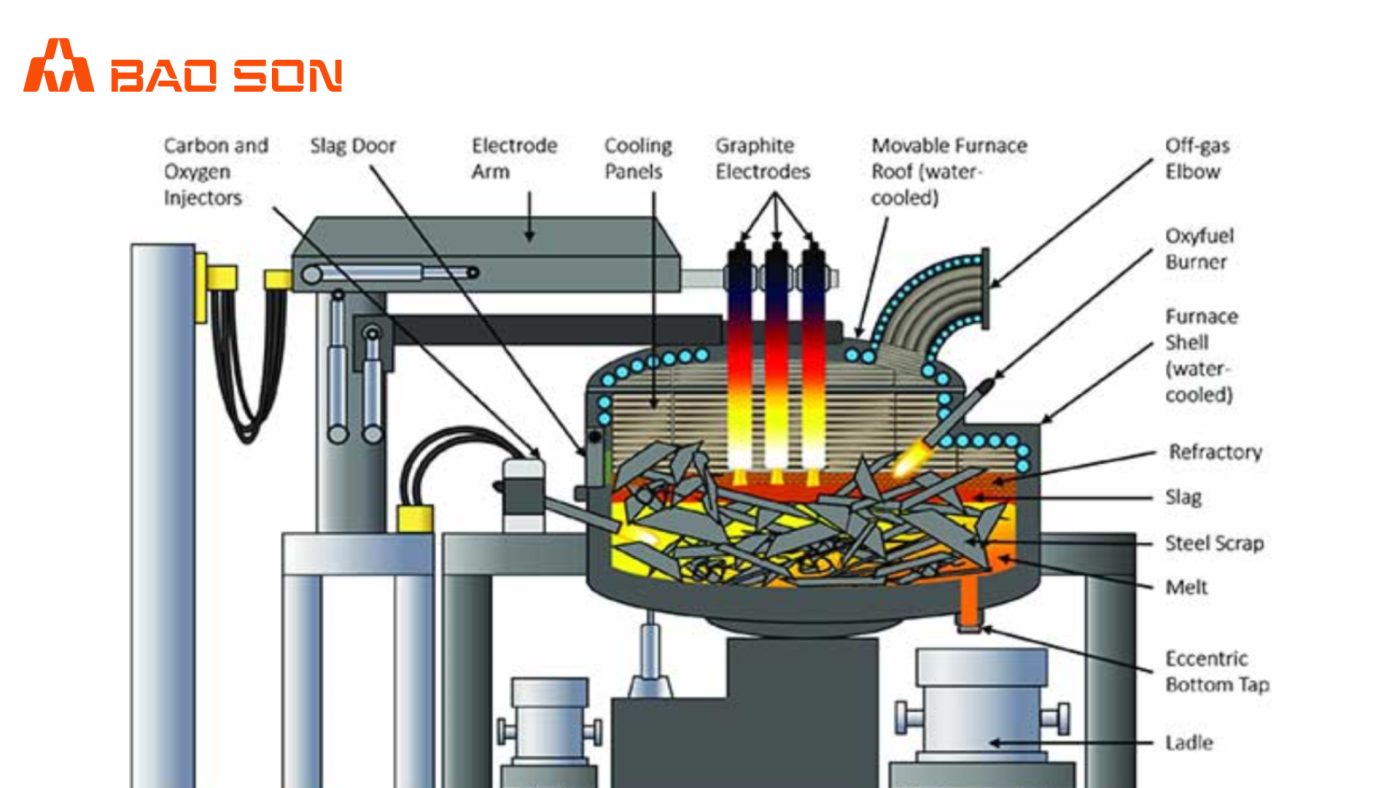

Lò luyện đang hoạt động trong một hệ thống công nghiệp.

Vai trò vật liệu bê tông trong ngành luyện kim

Lò luyện kim vận hành trong môi trường có cường độ khắc nghiệt nhất trong các ngành công nghiệp. Nhiệt độ trong lò thường dao động từ 1200°C đến 1700°C, đi kèm các phản ứng hóa học mạnh mẽ từ kim loại nóng chảy, xỉ và khí thải. Quá trình vận hành còn trải qua các chu kỳ nóng-lạnh liên tục khi khởi động và dừng lò. Sử dụng vật liệu bê tông chịu nhiệt lò luyện kim giải quyết được các các vấn đề sau:

  • Nứt vỡ kết cấu lò sau vài chu kỳ nhiệt.
  • Tiêu hao năng lượng do tổn thất nhiệt lớn.
  • Xâm thực kim loại vào lớp lót, làm suy yếu kết cấu.
  • Rò rỉ kim loại nóng chảy, tiềm ẩn nguy cơ an toàn.
  • Giảm tuổi thọ lò, tăng chi phí bảo trì và kéo dài thời gian dừng máy.

Do đó, vật liệu bê tông trong ngành luyện kim không chỉ đơn thuần chịu nhiệt mà còn phải đảm bảo tính toàn vẹn kết cấu và an toàn vận hành, là ưu tiên hàng đầu trong thiết kế và vận hành lò.

Cấu Trúc Lớp Chịu Nhiệt Trong Lò Luyện Kim Hiện Đại

Lò luyện kim hiện đại thường được thiết kế theo cấu trúc nhiều lớp, mỗi lớp đảm nhận một chức năng riêng. Hiểu rõ cấu trúc này giúp lựa chọn loại bê tông chịu nhiệt lò luyện kim phù hợp cho từng vị trí, tối ưu hóa tuổi thọ và hiệu suất vận hành.

Các vị trí trọng yếu cần bê tông chịu nhiệt:

  • Khu vự đáy lò.
  • Khu vực cổ lò và vùng khí thải: Tiếp xúc khí nóng và bụi kim loại.
  • Khụ vực vùng xỉ: Phản ứng hóa học mạnh, cần khả năng kháng xỉ cao.
  • Khu vực máng dẫn và phễu rót: Tiếp xúc trực tiếp với dòng kim loại nóng, yêu cầu chống sốc nhiệt.

=>Xem thêm bài viết lựa chọn bê Tông Chịu Nhiệt Cho Tường Lò, Nóc Lò, Cuốn Vòm

Đặc Tính Bắt Buộc Khi Lựa Chọn Bê Tông Cho Lò Luyện Kim

Khi lựa chọn bê tông chịu nhiệt cho lò luyện kim, các đặc tính sau đây được coi là tiêu chí bắt buộc:

Khả Năng Chịu Sốc Nhiệt Đột Ngột:

Lò luyện kim thường xuyên trải qua các chu kỳ khởi động-dừng lò, với biến thiên nhiệt độ lên đến 1000°C trong vài phút. Bê tông phải duy trì tính toàn vẹn cấu trúc mà không bị nứt vỡ dưới tác động của ứng suất nhiệt.

  • Chỉ số đánh giá:
  • Hệ số R4 (chỉ số chịu sốc nhiệt): >30 chu kỳ (1200°C → nước).
  • Độ giảm cường độ sau sốc nhiệt: <30%.

Khả Năng Kháng Xỉ và Kim Loại Nóng Chảy:

Xỉ kim loại thường có tính kiềm mạnh, trong khi một số kim loại nóng chảy có khả năng thấm sâu vào cấu trúc bê tông, gây ra hiện tượng xâm thực làm suy yếu kết cấu.

  • Chỉ số đánh giá:
  • Độ thấm xỉ: <5mm sau 4 giờ tiếp xúc ở nhiệt độ làm việc.
  • Góc tiếp xúc với kim loại nóng chảy: >120° (đảm bảo khả năng không thấm ướt).

Tính Ổn Định Thể Tích Ở Nhiệt Độ Cao:

Sự co ngót quá mức hoặc giãn nở bất thường có thể dẫn đến nứt vỡ hoặc biến dạng kết cấu lò, tạo kẽ hở cho kim loại nóng chảy xâm nhập.

  • Chỉ số đánh giá:
  • Biến đổi kích thước sau nung ở nhiệt độ làm việc: <0.5%.
  • Độ ổn định kích thước sau 100 giờ ở nhiệt độ làm việc: <0.2%.

Khả Năng Chống Ăn Mòn Hóa Học:

Trong quá trình luyện kim, nhiều hợp chất hóa học được tạo thành (oxit kim loại, sulfide, halogen) có thể tấn công cấu trúc bê tông.

  • Chỉ số đánh giá:
  • Độ bền trong môi trường kiềm (pH>12): Không xuất hiện vết nứt sau 1000 giờ.
  • Khả năng kháng halogen: Độ mất khối lượng <5% sau 200 giờ tiếp xúc.

Cường Độ Cơ Học Ở Nhiệt Độ Cao:

Bê tông phải duy trì khả năng chịu tải trọng ở nhiệt độ làm việc, đặc biệt là ở đáy lò nơi chịu áp lực từ kim loại nóng chảy.

  • Chỉ số đánh giá:
  • Cường độ nén ở nhiệt độ làm việc: >40% cường độ ở nhiệt độ phòng.
  • Cường độ uốn nóng (hot MOR): >8 MPa ở nhiệt độ làm việc.

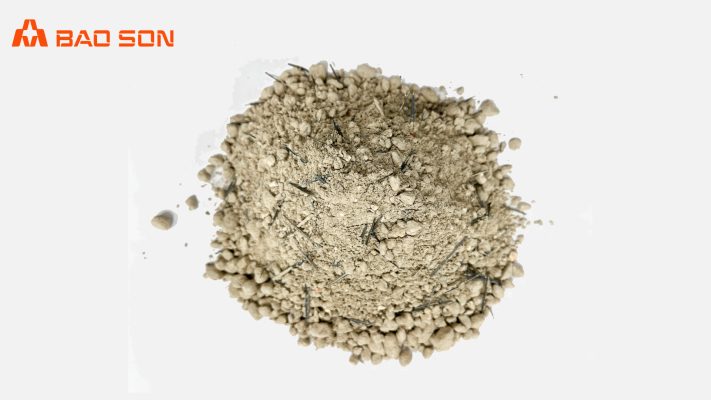

Mẫu bê tông sợi kẽm dùng trong các lò luyện kim.

Tùy vào loại lò và vị trí sử dụng, bê tông chịu nhiệt được phân loại như sau:

Bê tông thấp xi măng

  • Hàm lượng xi măng nhôm: 3–8%
  • Cường độ nén ở 1200°C: 45–60 MPa
  • Độ xốp sau nung: 18–22%
  • Khả năng chịu sốc nhiệt: >30 chu kỳ (1200°C → nước)
  • Ứng dụng: Vách ngăn lò, vùng khí thải, không tiếp xúc trực tiếp với kim loại nóng chảy.

Bê tông siêu thấp xi măng

  • Hàm lượng xi măng nhôm: <3%
  • Cường độ nén ở 1400°C: 60–80 MPa
    Độ xốp sau nung: 15–18%
  • Khả năng chống thấm kim loại: Rất hiệu quả
  • Ứng dụng: Đáy lò, máng dẫn kim loại, các vùng tiếp xúc trực tiếp với kim loại nóng chảy.

Bê tông không xi măng gốc phosphate

  • Liên kết: phản ứng acid-base
  • Nhiệt độ làm việc: 1600–1700°C
  • Khả năng kháng xỉ: Rất cao
  • Thời gian đóng rắn: 30 phút – 24 giờ
  • Ứng dụng: Các vùng tiếp xúc xỉ kiềm, lò hồ quang điện, lò luyện thép.

Bê tông đúc sẵn có cốt sợi

  • Loại sợi: thép chịu nhiệt, ceramic, hoặc carbon
  • Cường độ uốn ở nhiệt độ cao: tăng 40–60% so với bê tông không cốt sợi
  • Khả năng chống nứt: Cao
  • Độ bền mỏi nhiệt: >500 chu kỳ
  • Ứng dụng: Nắp lò, cửa lò, phễu rót, các chi tiết phức tạp yêu cầu độ bền cơ học cao.

Lưu ý: Hiệu quả của từng loại bê tông phụ thuộc vào điều kiện vận hành. Ví dụ, trong lò hồ quang điện với nhiệt độ cực cao và xỉ kiềm mạnh, bê tông không xi măng gốc phosphate là lựa chọn ưu tiên, trong khi lò điện trở gián tiếp có thể sử dụng bê tông thấp xi măng để tối ưu chi phí mà vẫn đảm bảo kỹ thuật.

=>Xem thêm quy trình thi công bê tông chịu nhiệt đúng kỹ thuật cho các công trình chịu nhiệt

Lợi Ích Kinh Tế Khi Sử Dụng Bê Tông Chịu Nhiệt Chất Lượng Cao

Đầu tư vào bê tông chịu nhiệt chất lượng cao không chỉ đảm bảo kỹ thuật mà còn mang lại hiệu quả kinh tế rõ rệt:

Tiết Kiệm Năng Lượng

  • Hệ số dẫn nhiệt thấp (0.8–1.2 W/m·K ở 1000°C) giúp giảm tổn thất nhiệt.
  • Giảm 15–20% chi phí nhiên liệu/điện năng.
  • Duy trì nhiệt độ ổn định, tăng hiệu suất phản ứng luyện kim.
  • Rút ngắn thời gian khởi động lò, tiết kiệm năng lượng.

Tăng Tuổi Thọ Lò

  • Lớp làm việc (working lining): từ 6–8 tháng lên 12–18 tháng.
  • Lớp an toàn (safety lining): từ 2–3 năm lên 5–7 năm.
  • Giảm chi phí thay thế vật liệu 40–50% mỗi năm.

Giảm Thời Gian Ngừng Lò

  • Giảm 60–70% thời gian sửa chữa đột xuất.
  • Kéo dài chu kỳ bảo trì định kỳ.
  • Tăng 10–15% thời gian vận hành liên tục.

Nâng Cao Chất Lượng Sản Phẩm

  • Giảm tạp chất xâm nhập vào kim loại.
  • Kiểm soát nhiệt độ chính xác hơn, đảm bảo phản ứng luyện kim diễn ra đúng thông số.
  • Giảm tỷ lệ sản phẩm lỗi do biến động nhiệt độ.
Lô hàng bê tông cho công trình lò luyện kim của khách hàng Bảo Sơn.

Bảo Sơn là đơn vị tiên phong cung cấp giải pháp bê tông chịu nhiệt chất lượng cao cho nhiều dự án lò luyện kim lớn tại Việt Nam. Với hơn 15 năm kinh nghiệm trong lĩnh vực vật liệu chịu lửa và chịu nhiệt, Bảo Sơn mang đến:

  • Sản phẩm chuyên biệt: Các dòng bê tông chịu nhiệt phù hợp với từng loại lò và điều kiện vận hành.
  • Dịch vụ tư vấn kỹ thuật toàn diện: Đội ngũ kỹ sư của chúng tôi có chuyên môn sâu trong phân tích cấu trúc lò, tính toán lớp lót, lựa chọn vật liệu và hướng dẫn phương pháp thi công, bảo dưỡng phù hợp.
  • Chất lượng đảm bảo: Mỗi lô bê tông Bảo Sơn đi kèm chứng chỉ vật liệu và kết quả kiểm định từ phòng thí nghiệm uy tín, đảm bảo đáp ứng đầy đủ các thông số kỹ thuật.
  • Hỗ trợ tại công trình: Bảo Sơn cung cấp tư vấn kỹ thuật dựa trên bản vẽ công trình, đồng thời có thể cử chuyên gia hỗ trợ trực tiếp tại công trường để đảm bảo quy trình thi công đạt chuẩn và hiệu quả tối ưu.
