Các tiêu chuẩn kỹ thuật của bê tông chịu lửa

Vật liệu bê tông chịu lửa là vật liệu khả năng duy trì tính chất cơ – lý – hóa trong môi trường nhiệt độ cao, tải trọng lớn, sốc nhiệt và tác động ăn mòn của xỉ hoặc khí quy trình. Đối với các ngành công nghiệp nhiệt (lò luyện kim, xi măng, hóa chất, nhiệt điện, xử lý rác…), tiêu chuẩn kỹ thuật của vật liệu bê tông phản ánh trực tiếp tới đến chất lượng của sản phẩm, bài viết sau đây sẻ cung cấp cho người đọc thông tin chi tiết về các chỉ số kỹ thuật liên quan đến vật liệu bê tông chịu lửa này.

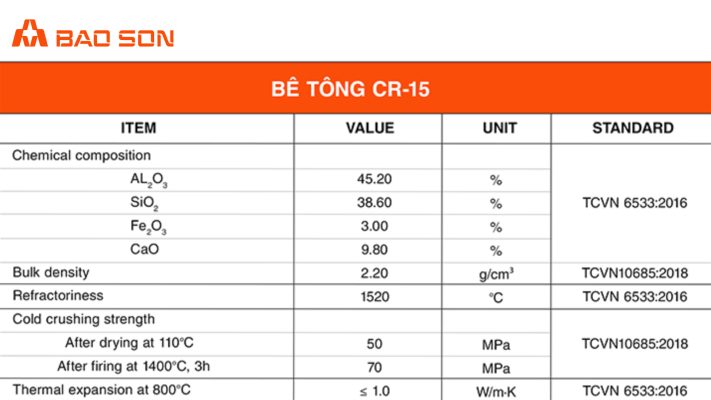

Giải thích các chỉ số có trong bảng tiêu chuẩn kỹ thuật của bê tông chịu lửa

• Hàm lượng oxit chính: Hàm lượng các oxit như Al₂O₃, SiO₂, MgO, Fe₂O₃ quyết định bản chất và hành vi nhiệt của vật liệu.
• Nhiệt độ chịu lửa: Nhiệt độ chịu lửa theo tiêu chuẩn kỹ thuật mô tả ngưỡng nhiệt tối đa vật liệu có thể chịu mà không bị biến dạng.
• Độ chịu tải theo nhiệt: Là tiêu chí quan trọng mô tả độ ổn định hình dạng khi vật liệu vừa chịu nhiệt độ cao vừa chịu tải.
• Độ co giãn nhiệt (PLC): cho biết sự thay đổi kích thước của vật liệu sau nung. Khi PLC nằm trong khoảng ±0,1 – ±1,0%, vật liệu được coi là ổn định thể tích, không co hoặc nở quá mức gây nứt gãy cấu trúc.
• Độ dẫn nhiệt: Khả năng truyền nhiệt của vật liệu. Vật liệu đặc có k 1,5–2,8 W/m.K, thuận lợi cho việc chịu mài mòn nhưng truyền nhiệt mạnh hơn, trong khi vật liệu cách nhiệt có k 0,2–0,8 W/m.K, thích hợp cho các lớp bảo ôn. Chỉ số này giúp tối ưu thiết kế tiết kiệm năng lượng
• Độ co giãn nhiệt (PLC): Thay đổi kích thước của vật liệu sau nung. Khi PLC nằm trong khoảng ±0,1 – ±1,0%, vật liệu được coi là ổn định thể tích, không co hoặc nở quá mức gây nứt gãy cấu trúc.
• Khối lượng thể tích (Bulk Density): Thể hiện mức độ đặc chắc của vật liệu. Khi BD nằm trong khoảng 2,0 – 3,1 g/cm³, vật liệu sẽ có cấu trúc rắn chắc, chịu lực và chống mài mòn tốt hơn. Khối lượng thể tích cao đồng nghĩa với lượng lỗ rỗng thấp, giúp vật liệu ổn định khi chịu tải nhiệt và cơ học. Đây là thông số cơ bản nhưng có ảnh hưởng trực tiếp đến độ bền tổng thể.
• Độ xốp biểu kiến: Phản ánh tỷ lệ lỗ rỗng mở trong vật liệu. Khi AP trong khoảng 10 – 25%, vật liệu vừa đảm bảo được khả năng chịu xỉ và khí nóng thâm nhập, vừa giữ được độ bền cơ học cần thiết. Độ xốp thấp giúp tăng khả năng chống thấm, trong khi độ xốp thích hợp giúp vật liệu chịu sốc nhiệt tốt hơn. Đây là chỉ tiêu thể hiện sự cân bằng giữa khả năng cách nhiệt và tính bền bỉ.
• Độ hút: Độ hút nước ≤ 8 – 15% cho thấy cấu trúc vật liệu tương đối đặc chặt, ít lỗ rỗng liên thông. Mức hút nước thấp giảm nguy cơ nứt khi sấy hoặc khi vật liệu chứa nước bị đốt nóng, tránh hiện tượng nổ hơi. Chỉ số này đặc biệt quan trọng trong giai đoạn thi công và nung sấy ban đầu.
• Cường độ nén nguội: Khả năng chịu tải cơ học của vật liệu ở trạng thái lạnh. Cường độ nén nguội cao chứng minh vật liệu bền vững trước tác động cơ học như va đập, mài mòn hoặc tải trọng tĩnh.
• Cường độ uốn: Khả năng chống nứt dưới tác động của lực uốn hoặc ứng suất phân bố không đồng đều. Cường độ uốn cao giúp giảm nguy cơ phá hủy khi vật liệu chịu biến dạng nhiệt hoặc lực giãn nở.
• Độ bền sốc nhiệt (TSR): Phản ánh khả năng vật liệu chịu được biến thiên nhiệt đột ngột mà không nứt vỡ. Với ngưỡng 10–30 chu kỳ ở 800°C, vật liệu thể hiện mức độ ổn định cần thiết cho các ứng dụng nhiệt cao, đặc biệt trong các lò có chu kỳ nhiệt thay đổi liên tục như lò nung clinker, lò hơi tầng sôi hoặc lò đốt rác.

Các tiêu chuẩn quốc tế và Việt Nam áp dụng cho bê tông chịu lửa

ISO 1927 – Vật liệu chịu lửa không định hình

Tiêu chuẩn ISO 1927 gồm nhiều phần, được xem là bộ khung quốc tế quan trọng nhất cho các loại vật liệu chịu lửa không định hình, trong đó có bê tông chịu lửa truyền thống, bê tông chịu lửa ít xi măng (LCC), siêu ít xi măng (ULCC) và không xi măng (NCC – sol-gel). ISO 1927 quy định rõ: thuật ngữ, phân loại theo tính chất liên kết và phạm vi sử dụng; yêu cầu kỹ thuật về kích thước hạt, độ ẩm, độ chảy; quy trình lấy mẫu, bảo quản; và từng phương pháp thử như khối lượng thể tích, độ xốp, cường độ nén, độ co dư và độ chịu nhiệt. Đối với bê tông chịu lửa, ISO 1927 đặc biệt quan trọng trong đánh giá độ chảy (flow value) và độ kết dính, giúp kiểm soát chất lượng khi thi công đổ, phun hoặc tự chảy.

ASTM C401, C403, C821, C860 – Các tiêu chuẩn dành cho bê tông chịu lửa

Hệ tiêu chuẩn ASTM được sử dụng rất phổ biến trong ngành luyện kim và xi măng.

• ASTM C401: Phân loại bê tông chịu lửa theo hệ liên kết (xi măng alumin, phosphate, sol-gel…) và theo điều kiện làm việc (nhiệt độ, ăn mòn, mài mòn).
• ASTM C403: Phương pháp thử cường độ uốn và cường độ nén ở trạng thái nguội, cung cấp dữ liệu chính xác để đánh giá độ bền cơ học ban đầu của bê tông.
• ASTM C821: Tiêu chuẩn phân loại và thử nghiệm các loại bê tông chịu lửa tự gia cường hoặc gắn sợi (fiber-reinforced castable), thích hợp cho các môi trường sốc nhiệt cao.
• ASTM C860: Phương pháp xác định tính công tác của bê tông chịu lửa (refractory castable workability), bao gồm thời gian bảo dưỡng, độ chảy, mức độ đồng nhất sau trộn – là cơ sở để kiểm soát chất lượng thi công tại công trường.

Các tiêu chuẩn ASTM nêu trên đóng vai trò trọng tâm trong kiểm định chất lượng bê tông chịu lửa trước khi đưa vào vận hành bởi chúng mô tả rất chi tiết các phép thử cơ – lý quan trọng nhất.

EN 1402 – Bộ tiêu chuẩn thử nghiệm cho monolithic refractories

EN 1402 của châu Âu là bộ tiêu chuẩn được công nhận rộng rãi trong đánh giá các vật liệu chịu lửa không định hình. Bao gồm nhiều phần liên quan đến lấy mẫu, chế tạo mẫu thử, quy trình sấy – nung, đo cường độ cơ học, đo độ co dư và khảo sát sự ổn định thể tích. EN 1402 đặc biệt chú trọng đến các yêu cầu đánh giá độ bền sốc nhiệt, độ dẫn nhiệt và khả năng chịu tải nhiệt (RUL) của bê tông, giúp xác định chính xác tuổi thọ dự kiến khi sử dụng ở các vùng chịu biến đổi nhiệt mạnh như mũ lò, cổ lò và vùng ra clinker.

TCVN 7711-1:2007 – Vật liệu chịu lửa không định hình

Tiêu chuẩn này tương thích với ISO 1927, đề cập đến quy định chung cho các loại vật liệu chịu lửa không định hình, bao gồm bê tông chịu lửa. TCVN 7711-1 mô tả yêu cầu kỹ thuật, quy cách đóng gói, bảo quản, vận chuyển và cách thức nhận dạng vật liệu. Với bê tông chịu lửa, tiêu chuẩn này đưa ra tiêu chí về kích cỡ hạt, độ ẩm, tính công tác, thời gian đông kết, đảm bảo sản phẩm giữ được tính ổn định từ khi sản xuất đến khi đưa vào sử dụng.

TCVN 8865:2011 – Phương pháp thử cơ lý vật liệu chịu lửa

TCVN 8865 quy định các phương pháp thử quan trọng như khối lượng thể tích, độ xốp biểu kiến, độ hút nước, cường độ nén, cường độ uốn, độ co nhiệt dư, tương đương với các tiêu chuẩn ISO/ASTM. Tiêu chuẩn này được sử dụng rộng rãi trong kiểm tra chất lượng bê tông chịu lửa sau khi sấy và sau khi nung, nhằm đảm bảo sản phẩm đáp ứng được cả yêu cầu thi công và yêu cầu vận hành trong môi trường nhiệt độ cao.

Kết luận

Bài viết trên Bảo Sơn đã trình bày một cách toàn diện về các tiêu chuẩn kỹ thuật của vật liệu bê tông chịu lửa, bao gồm cả các tiêu chí vật lý, cơ học, nhiệt học và hóa học, đồng thời phân tích vai trò của từng chỉ số trong quá trình thiết kế, sản xuất và vận hành thực tế. Việc phân loại vật liệu theo cấu trúc, thành phần hóa học và khả năng chịu nhiệt, giúp xác định loại bê tông chịu lửa phù hợp với từng vị trí và điều kiện lò công nghiệp.

Với các tiêu chuẩn quốc tế (ISO, ASTM, EN) và tiêu chuẩn Việt Nam (TCVN), nêu rõ phạm vi áp dụng và ý nghĩa của từng tiêu chuẩn đối với việc kiểm tra chất lượng, nghiệm thu và đảm bảo tuổi thọ của bê tông chịu lửa trong thực tế. Mong rằng bài viết đã cung các cấp kiến thức tham khảo quan trọng cho mọi ngươi trong việc lựa chọn, kiểm soát và vận hành vật liệu bê tông chịu lửa hiệu quả, an toàn và bền vững.
